Dérivation de l'ECG

[anaistamine]

Coucouu,

Alors j'ai pas du tout compris la partie sur les dérivations de l'ECG dans le plan frontal. Déjà vous pouvez m'expliquer ce que sont D1, D2, D3 et aVr, aVf, aVl? Et leurs correspondance sur un électrocardiogramme

Merciii

[Hugo P]

Salut Anaistamine !!

La team PC espère que tes révisions se passent bien !

Pour répondre à ta question, on va commencer par les dérivations DI, DII et DIII puis on verra aVL, aVR et aVF par la suite.

Pour trouver ces premières dérivations, les premiers physiologistes ont décidé de placer une électrode au bras droit, une au bras gauche et enfin une aux pieds. Une fois ces électrodes posées, on va pouvoir mesurer les différences de potentiels entre chaque électrode. Ainsi :
- DI : différence de potentiel entre le bras gauche et le bras droit
- DII : différence de potentiel entre le pied et le bras gauche
- DIII : différence de potentiel entre le pied et le bras droit

Une fois ces différences de potentiels effectuées, tu obtiens des vecteurs que tu peux translater sur un cercle de dérivations d'un ECG dans un plan frontal. Tu te retrouves donc avec :
- DI à 0°
- DII à +60°
- DIII à +120°

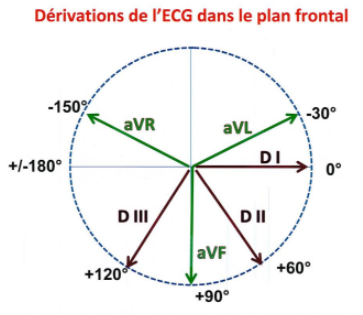

Je te mettrais un cercle récapitulatif des dérivations à la fin de mon message.

Pour les 3 dérivations suivantes, tu peux les obtenir en soustrayant, dans le cas de aVL, l'électrode sur le bras gauche à la borne de Wilson (c'est juste le point au milieu de ton bonhomme). Ainsi tu obtiens de nouveaux potentiels notés :
- aVL pour le bras gauche
- aVR pour le bras droit
- aVF pour les pieds

Comme fait précédemment, tu vas pouvoir une nouvelle fois translater les vecteurs obtenus sur le cercle de dérivations d'un ECG dans un plan frontal et obtenir :
- aVL à -30°
- aVR à -150°
- aVF à +90°

Pour répondre à la deuxième partie de ta question, ces dérivations correspondent à l'activité électrique des cellules cardiaques que tu peux retrouver sur un ECG et c'est d'ailleurs pour ça que tu peux voir des courbes un peu différentes mais tout de même similaires car selon les différentes dérivations, l'activité électrique n'est pas la même puisque l'on est pas placé au même endroit ce qui explique ces différences.

La team PC te souhaite bon courage dans cette dernière ligne droite avant l'examen !

Capture d’écran 2021-11-29 182842.png (83.01 Kio) Consulté 2016 fois

[anaistamine]

Omg merci pour la rapidité! J'ai tout compris mercii
