Salut Amel !
Séquence d'écho de spin
La
séquence d'écho de spin correspond à une
séquence d'acquisition du signal IRM, elle permet de
s'affranchir des inhomogénéités du champ magnétique B0.
Durant cette séquence, les étapes suivantes sont retrouvées :
1)
Impulsion de 90° : elle permet la bascule du vecteur dans le plan transversal, perturbant l'état d'équilibre du vecteur d'aimantation
2)
Relaxation : lorsque l'impulsion à 90° s'arrête, les protons reviennent à leur état d'équilibre/se relaxent, mais du fait des inhomogénéités du champ B0 (sa valeur n'étant pas la même en chaque point de l'espace), certains protons se mettent à tourner plus vite que d'autres ce qui crée un déphasage
3)
Impulsion de 180° : elle permet une inversion de polarisation, c'est à dire que les protons tournant le plus vite se retrouve derrière les protons qui tournaient le plus lentement. Cette étape se réalise à TE/2 (= à la moitié du temps d'écho)
4)
Relaxation : les spins se remettent en phase, les protons les plus rapides rattrapent les plus lents et tous arrivent en même temps au même endroit
5)
Mesure du signal IRM : cette étape se réalise à TE (temps d'écho) lorsque tous les protons sont réunis au même endroit
6)
Fin de la séquence d'écho de spin : au bout de la durée TR (temps de répétition), une séquence d'écho de spin se finit et une autre débute avec une impulsion de 90°

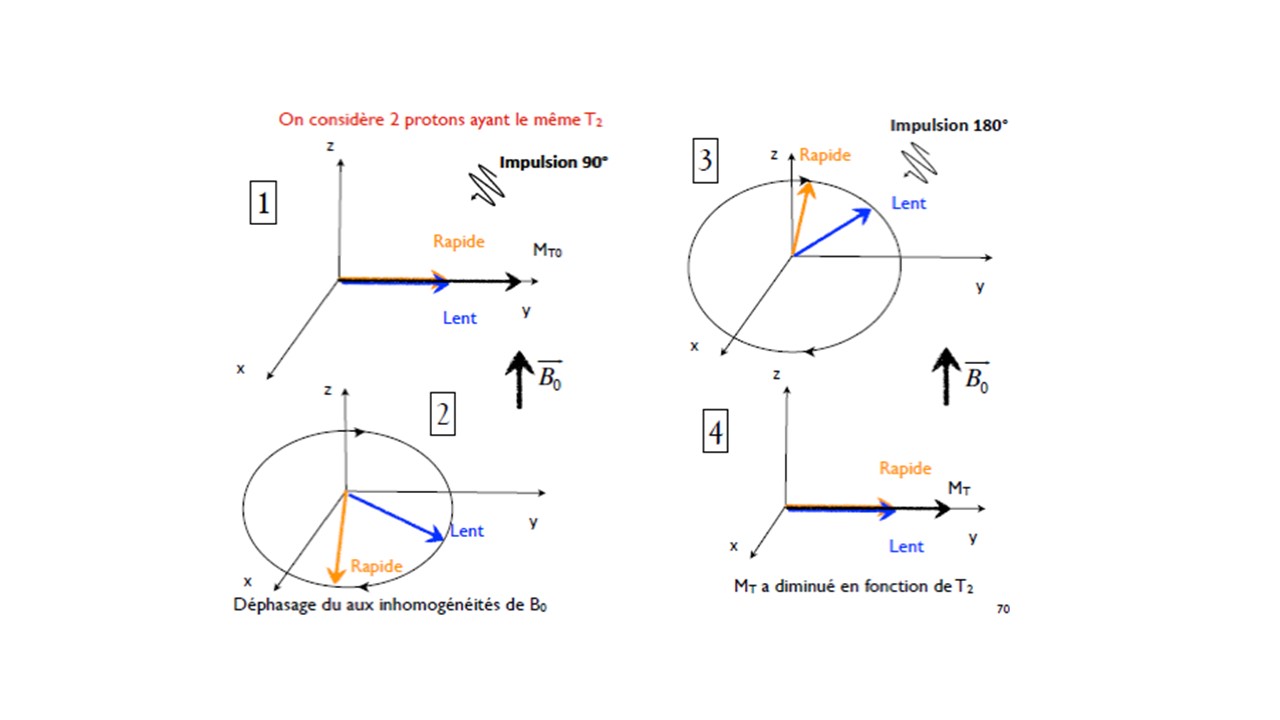

Voici l'image que le prof utilise pour illustrer la séquence d'écho de spin :
- séquence d'écho de spin.jpg (58.61 Kio) Consulté 1816 fois
Voici en vidéo les étapes que je viens de te décrire :
https://www.youtube.com/watch?v=cqGnlAmvS4w&t=93s
Formation d'une image IRM
Ton image IRM est composée d'un nombre n de lignes, une séquence d'écho de spin te permet d'acquérir les informations d'une ligne de l'image. Pour former ton image tu as donc besoin de faire n séquences d'écho de spin.
Voilà j'espère que la séquence d'écho de spin n'a plus de secret pour toi ! si tu as encore des questions n'hésite pas.
Plein de courage et d'amour de la part de toute la team Destrieux
